制造執行系統（MES）

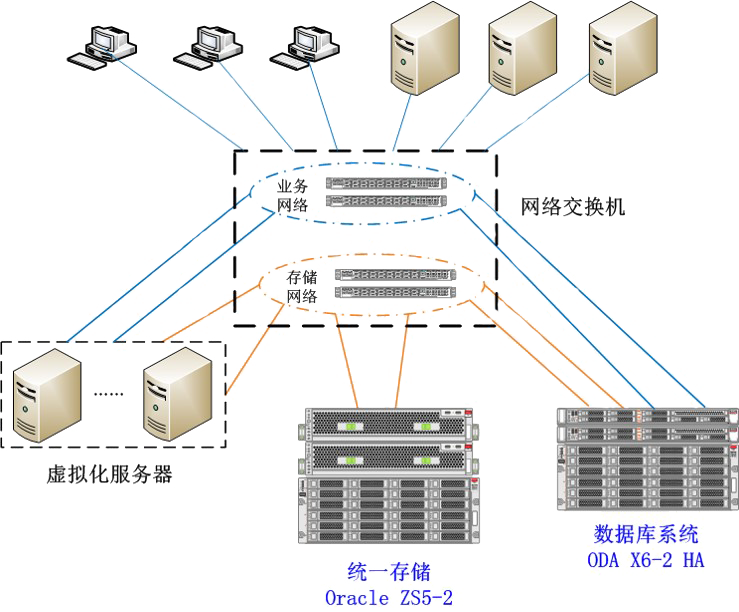

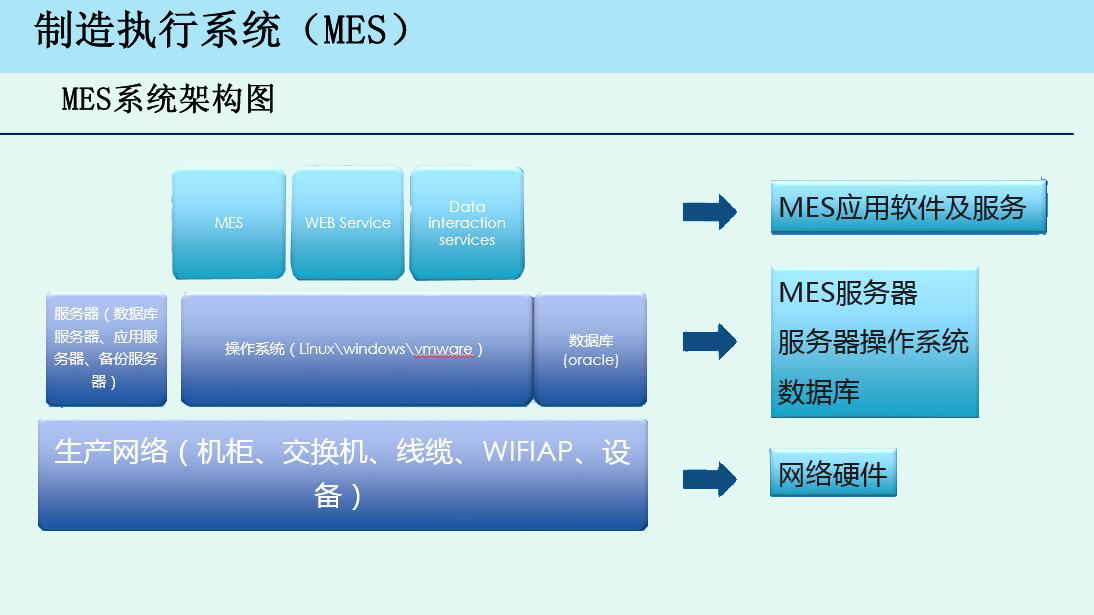

系統構架

網絡構架作為MES系統的重要支撐，是必不可少的，在規劃網絡的時候，必須考慮整套網路的穩定性、安全性、擴展性幾個要點。

穩定性：系統的數據庫服務器、應用服務器都需要有備份措施，在主服務器出現故障時，可以快速的切換到備份服務器，不影響生產計劃。

安全性：系統采用硬件防火墻和固定IP綁定的方式來防止他人惡意進入內部網絡，防止竊取重要數據或影響生產。

擴展性：網絡中預留擴展網絡接口和IP段，可兼容以后的系統擴展。

數據庫層

利用Oracle Database Appliance X6-2數據庫機構建DBaaS平臺，整合、集中支撐MES系統各數據庫系統；

ODA X6-2避免“自建”數據庫解決方案的復雜性、調優需求和高昂成本，完整包含了構建數據庫系統所需的服務器、存儲、網絡以及數據庫及管理等軟硬件模塊功能，同時在硬件層和軟件層均采用集成設計，為運行 Oracle 數據庫而優化，能以整體方式作為運行 Oracle 數據庫的優化平臺而工作。

ODA X6-2的特點在于其簡單性。每款數據庫機都是一個完備的系統，包含經過集成設計、可協同工作的硬件和軟件，從而可為客戶節省時間。易于實施、易于管理和維護。

存儲層

配置一套Oracle ZS5-2統一存儲，用作虛擬化系統以及備份系統的存儲平臺。

ZS5-2配置了強大的軟硬件系統，能夠提供強大的性能以及存儲服務支撐。

服務器硬件配置

服務器：2個1RU計算節點.每節點包含:

·2顆10核 2.2 GHz Intel Xeon E5-2630 v4處理器

·256 GB 內存，可擴展至768 GB

·兩塊480 GB SSD用作本地存儲（鏡像）

·冗余的InfiniBand心跳互聯

·可選萬兆電口或光口網絡接口

共享存儲4RU（可擴展至2個存儲柜）：

·4x200 GB裸容量SSD 固態硬盤用于redo日志

·10x1.6 TB裸容量SSD 固態硬盤用于存儲數據、歸檔日志，擴擴展到20塊

·注為提高性能和可靠性，將1.6TB的SSD分區并格式化為1.2TB容量進行使用

統一存儲Oracle ZS5-2

統一存儲：

支持以太網、IB以及光纖通道連接

深度集成Oracle數據庫：

ADO、OISP、快照集成管理

混合存儲池：

在DRAM、閃存緩存和硬盤之間動態分配緩存

內置數據服務：

在線壓縮、重復、克隆和復制

支持Oracle混合列壓縮：

有效提升可用容量

·72個2.3Ghz Intel Xeon高性能處理器內核

·768GB RAM緩存

·8個萬兆千兆自適應以太網口

• 支持NFS、WebDav、SMB、IP SAN等多種訪問方式

• 參考硬盤配置:

  2塊200GB 寫加速固態硬盤

  20塊8TB 7200rpm SAS3企業級驅動器

• 混合存儲池自動將數據緩存到動態隨機存取存儲器(DRAM) 或閃存中，優化性能和提高

• 配置全部容量的在線壓縮、重復、快照克隆軟件




系統層面詳細分析

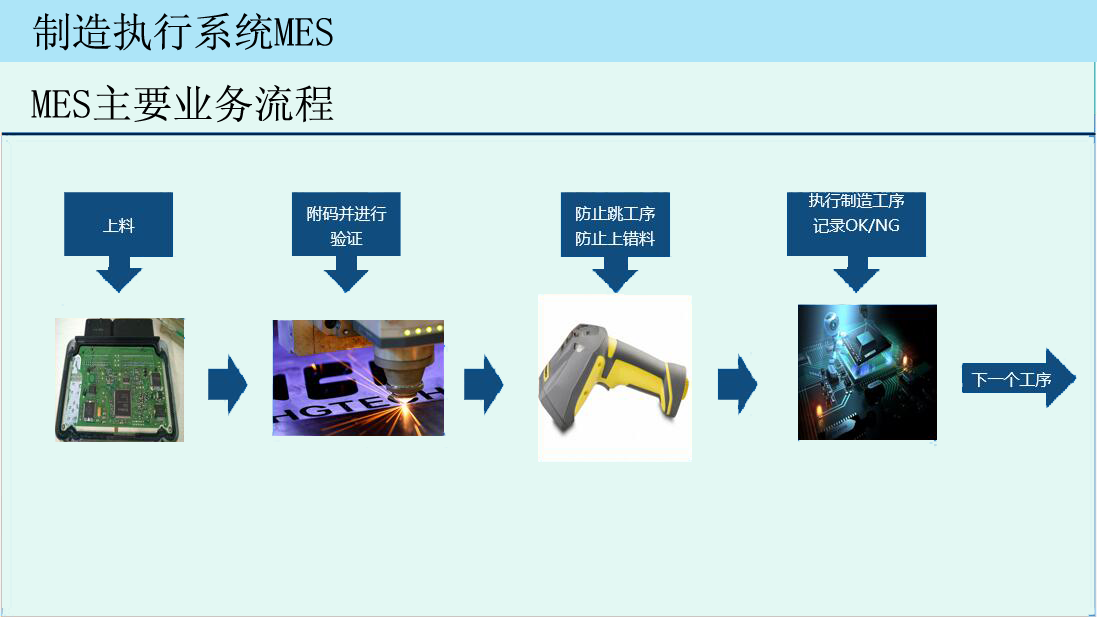

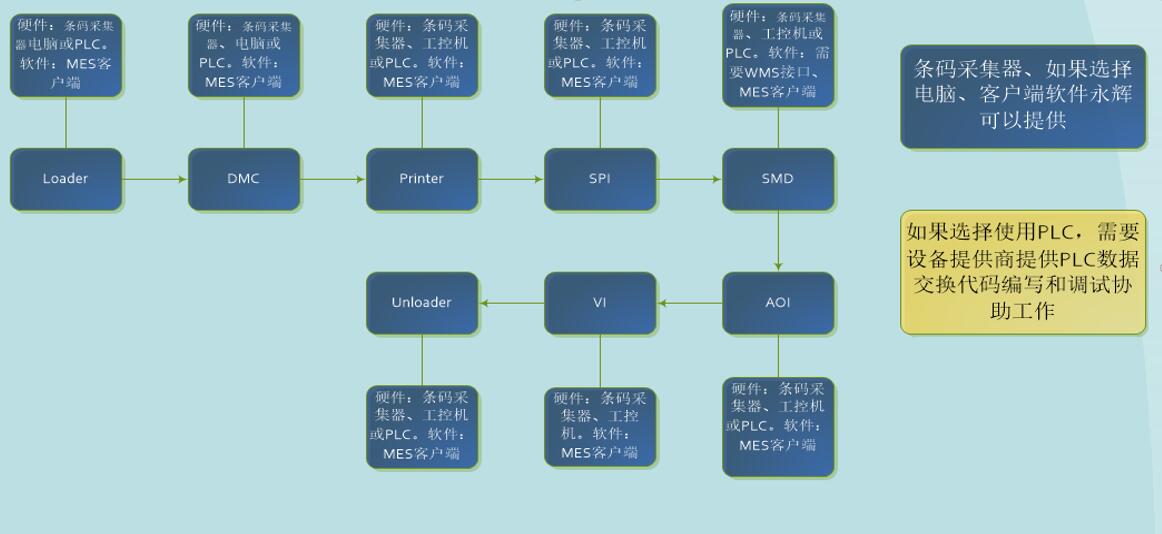

業務流程

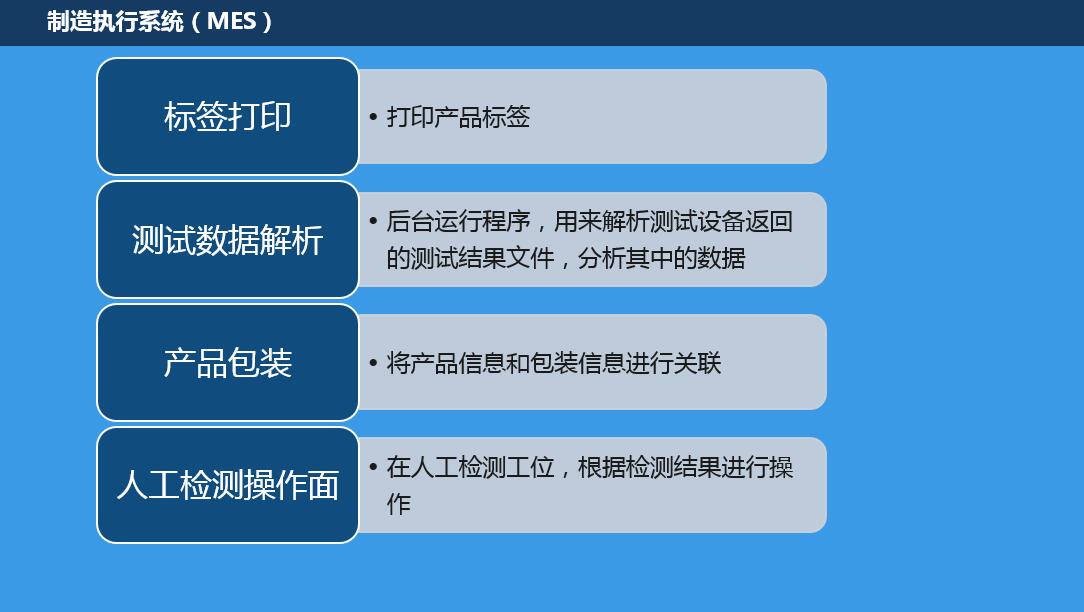

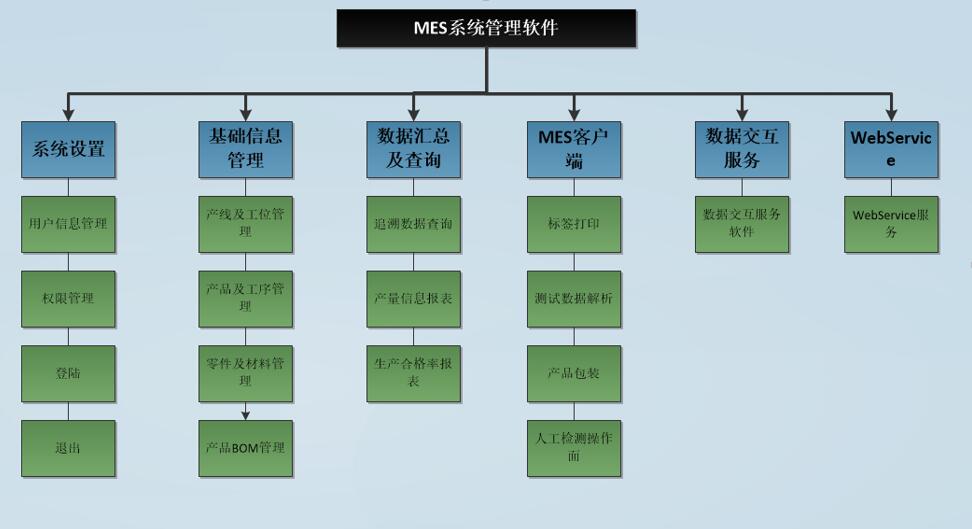

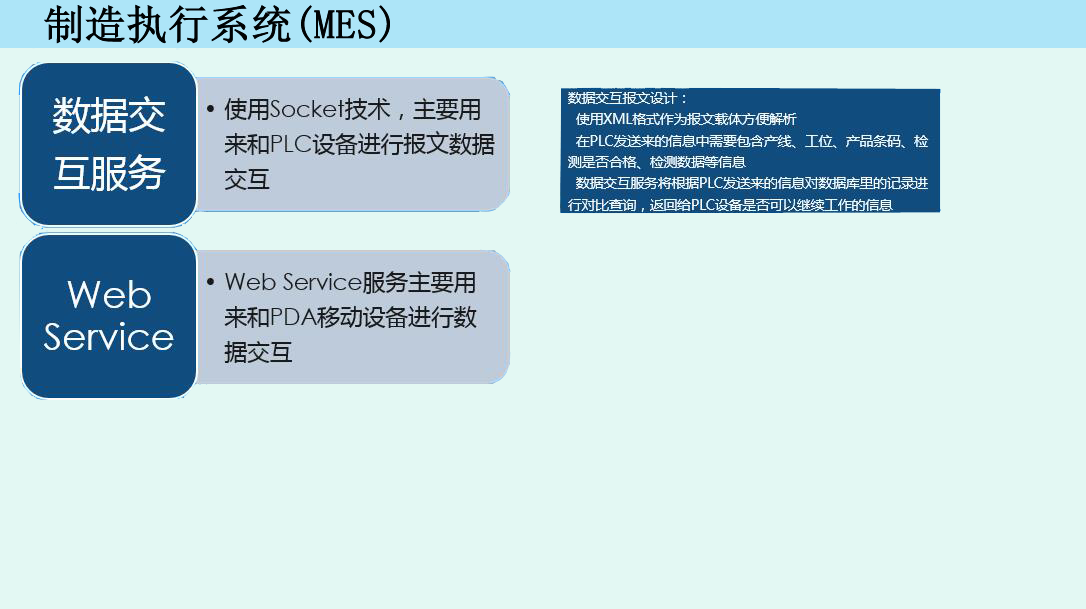

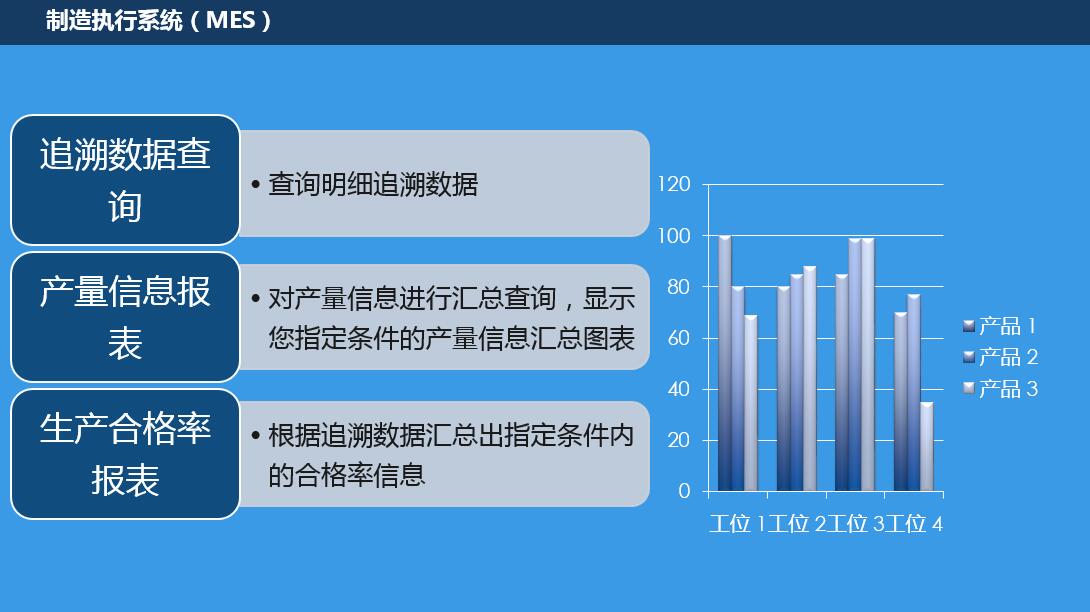

MES軟件系統功能設計
