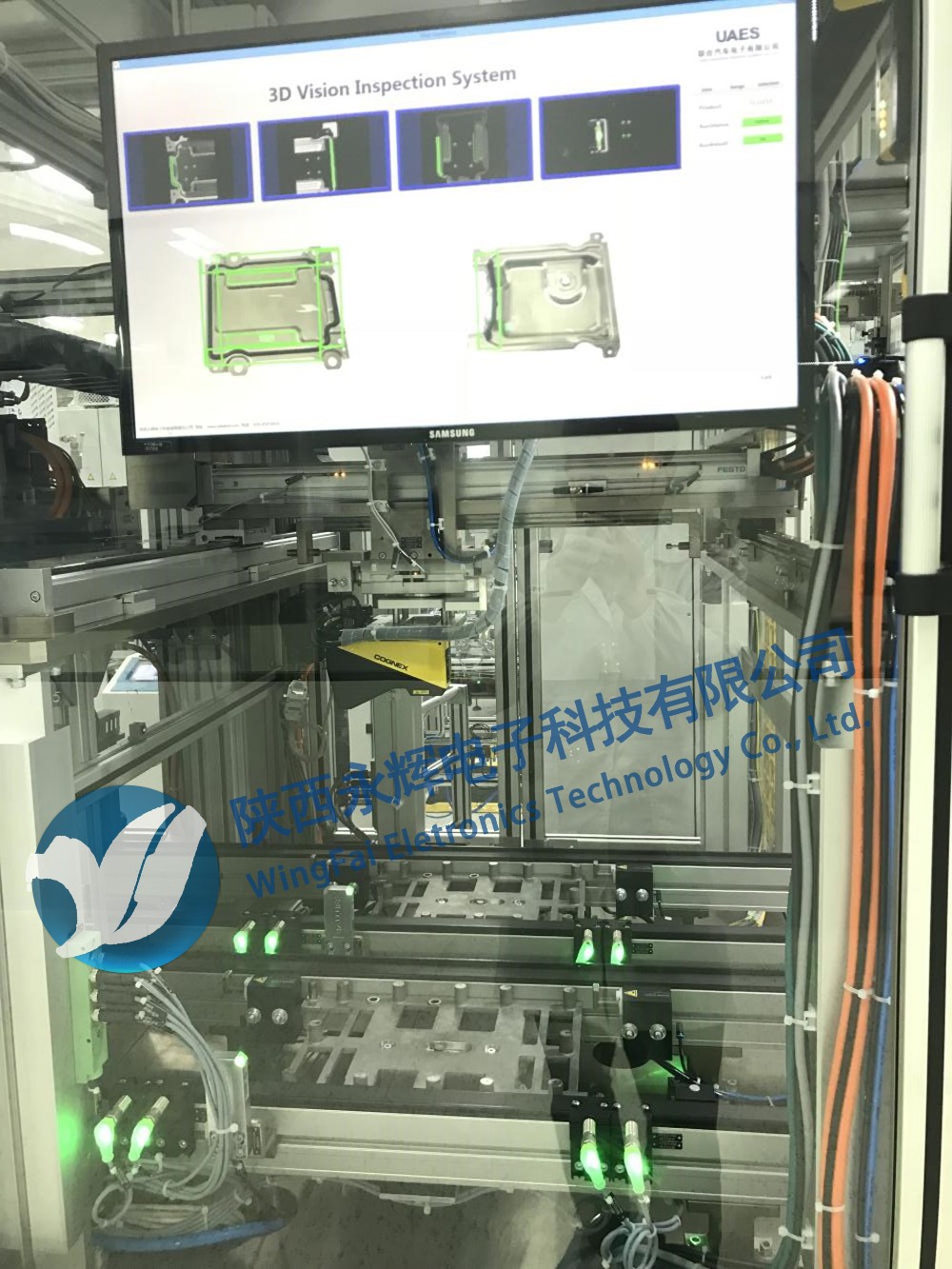

3D視覺涂膠檢測設備

系統要求

檢測膠段有無斷膠和是否有偏移，以及膠段的高度。

正常運行時，設備誤檢率應低于0.1%。

檢測方法

DS1101R 3D涂膠檢測，此項目，采用兩個DS1101R相機，利用3D機器視覺系統，對連接器底板涂膠進行檢測。

功能特點

顯示檢測的圖像，并輸入到外殼上、下料工位的顯示屏上

接受上、下料位置的人工判斷OK/NOK信息

將檢測信息或人工判斷的信息，通過MES報文發送給服務器

雙軌、雙工位（兩套檢測設備）運行

優勢

1.非接觸式測量，效率高

2.相對于激光3D掃描儀，本系統取像無死角

3.檢測精度高度，XY軸精度可達0.014mm，Z軸精度0.003mm

4.換型方便，針對不同產品，前期創建好作業，后期更換檢測品支具后，可直接使用
