    您的位置>首頁>新聞動態> 如何使用機器視覺技術進行pcb缺陷檢測

    發布時間: 2024-05-30    瀏覽量:1242
    pcb缺陷檢測
    在電子制造業中,PCB(印制電路板)作為電子設備的核心組件,其質量直接影響到產品的整體性能和穩定性。因此,PCB缺陷檢測一直是制造流程中至關重要的環節。近年來,隨著機器視覺技術的飛速發展,PCB缺陷檢測迎來了革命性的創新。

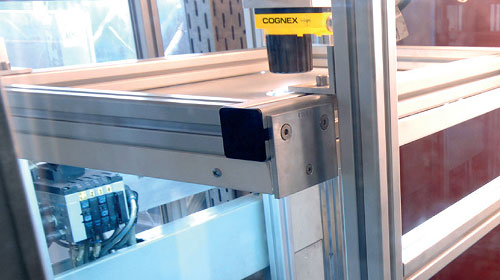

    傳統的PCB缺陷檢測方法依賴于人工目檢,不僅效率低下,而且容易受到人為因素的影響,導致誤檢和漏檢率較高。而基于機器視覺技術的PCB缺陷檢測系統,通過高精度攝像頭捕捉PCB圖像,并利用圖像處理算法對圖像進行自動分析和識別,能夠快速準確地檢測出PCB上的各種缺陷。


    機器視覺技術具有非接觸性、高精度、高效率等優點,能夠?qū)崿F(xiàn)對PCB表面和內部結構的全方位檢測。無論是微小的線路斷裂、短路,還是元件缺失、錯位等缺陷,都能夠被系統精確識別并標注出來。這不僅大大提高了檢測的準確性和效率,還降低了生產成本和人力成本。

    隨著技術的不斷進步,基于機器視覺技術的PCB缺陷檢測系統將會更加智能化和自動化,為電子制造業的發展注入新的動力。未來,我們有理由相信,機器視覺技術將在PCB缺陷檢測領域發揮更加重要的作用,推動電子制造業向更高質量、更高效率的方向發展。
